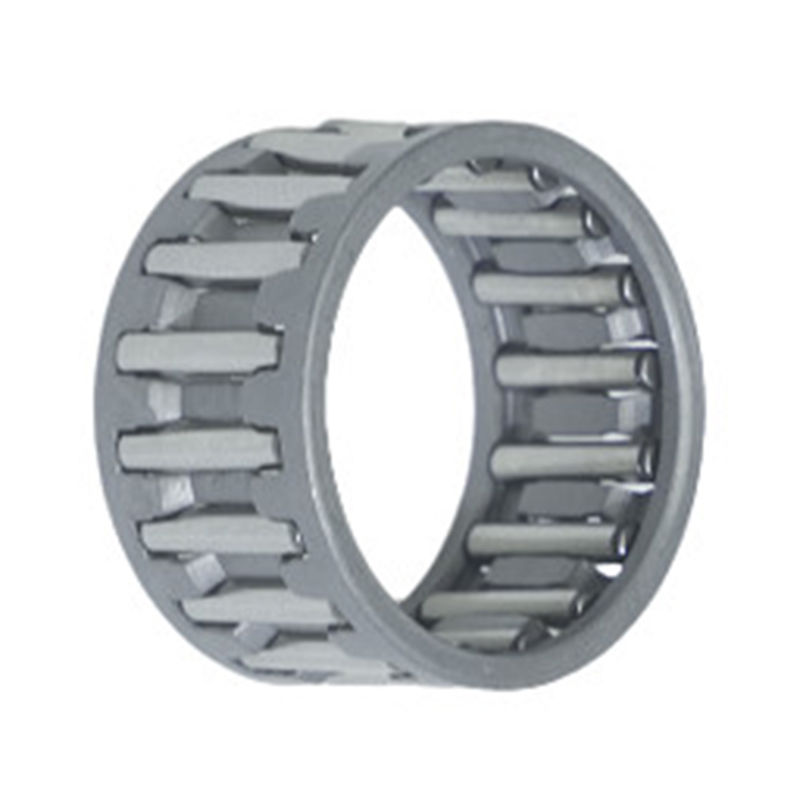

Wj 평면 케이지 바늘 롤러 베어 ANSI ABMA 18.2 표준

WJ 시리즈 바늘 롤러 및 케이지 집합체

방사선 바늘 롤러 및 케이지 조립

참조 표준:

•ANSI/ABMA 18.2바늘 롤러 베어링

특정 인치 시리즈를 선택하기 전에반사 바늘 롤러 및 케이지 집합체, 엔지니어링 섹션은 검토되어야합니다.

인치 시리즈 바늘 롤러 및 케이지 조립체는 두 가지 주요 구조가 있습니다. WJ 조립체는 롤러 지름의 특성으로 인해 WJC 조립체에 비해 무거운 용량입니다.

건설

반사 바늘 롤러 및 케이지 집합체바늘 롤러를 내면과 바깥으로 모두 고정시키는 철갑이 있습니다.설계는 바늘 롤러 베어링의 고유한 높은 로드 등급에 따라 최대 케이지 강도를 제공합니다.

바늘 롤러 를 케이지 바르 에 의해 정확 하게 안내 하는 것 은 높은 속도 에서 작동 할 수 있게 한다. 바늘 롤러 와 케이지 집합체 는 바늘 롤러 의 하나 또는 두 줄 을 갖는다.

또한 (요청에 따라) 톱니 롤러 및 케이지 조립 장치가 있습니다. 톱니 롤러 및 케이지 조립 장치는 톱니 롤러 및 케이지 조립 장치입니다.이것 들 은 250° F (120° C) 까지의 온도 에서 오랫동안 잘 작동 한다그러나 부가 물질을 함유 한 기름으로 베어링을 윤활 때 주의가 필요합니다. 작동 온도가 212° F (100 ̊ C) 를 초과하면 사용 수명이 줄어들 수 있기 때문입니다.이렇게 높은 온도에서, 기름은 시간이 지남에 따라 악화 될 수 있으므로 오일 교체 간격을 지켜야합니다.

이 집합체에 사용되는 완화 끝의 바늘 롤러는 고탄소 크롬 강철으로 만들어지며 직경과 둥근 면에 대한 근접 한 허용 범위를 위해 단단히 깎고 톱니다.완화 끝 롤러에 대한 자세한 논의를 위해 엔지니어링 섹션을 참조.

차원 정확성

명목 인치 집합, WJ 및 WJC는 하나의 지름급으로 제조 된 바늘 롤러를 포함합니다. 모든 집합 내에서 바늘 롤러의 총 지름 허용량은 0.0001 in (0.003mm).

장착된 바늘 롤러 및 케이지 집합체의 방사선 맑음의 정확성의 한계는 내부 및 외부 경로에서 사용자의 근접한 허용을 유지하는 능력입니다.

이러한 조립체의 전체 너비의 허용값은 이 섹션의 베어링 테이블에 나와 있습니다.

장착 크기

바늘 롤러와 케이지 조립은 일반적으로 셰프와 하우스를 내부 및 외부 경주로 사용합니다.셰프트와 하우징은 올바른 기하학적 및 금속학적 특성을 갖추어야 합니다..

이러한 조립 장치의 차원 테이블은 내부 경로로 사용되는 셰프트의 제안 된 지름을 나열합니다. 이것들은 ISO h5 셰프트 경로 허용량과 일치합니다.내부 경로로 사용되는 샤프트에 대한 추가 설계 세부 사항은 엔지니어링 섹션에서 찾을 수 있습니다..

일반적으로 외부 경로 역할을 하기 때문에, 가구 는 적당한 둥근 면과 하중 하에서 이동 공백을 유지 하기 위해 충분한 가로 절개 를 가져야 합니다.차원 테이블은 또한 외부 경로로 사용되는 경우 하우징에 대한 제안 된 지름을 나열합니다.이 는 ISO G6 가구 도어 허용량 과 일치 한다. 외부 경주로로 사용되는 가구에 대한 추가 설계 세부 사항은 엔지니어링 섹션에서 찾을 수 있다.

이 바늘 롤러와 케이지 집합에 대한 제안된 장착 지름 허용값은 대부분의 응용 프로그램에 대한 올바른 실행 클리어런스를 제공합니다.

바늘 롤러 및 케이지 집합은 어깨 또는 다른 적절한 수단에 의해 축적으로 위치해야합니다. 끝 위치 표면은 마모를 최소화하기 위해 단단해야합니다. 만족스러운 작동을 위해,최소한의 축 공백은 0이어야 합니다.0.008인치 (0.203mm). WJ형 집합을 사용할 때 집합에 인접한 필레트는 0.03인치 (0.762mm) 반지름을 초과해서는 안 됩니다. WJC 집합에 인접한 필레트를 사용해야 할 경우제안에 대해 대표자에게 문의하십시오..

그림 B-5 인치 시리즈 방사선 바늘 롤러 및 케이지 집합의 유형
